成人免费亚洲观看视频_17C丨国产丨精品入口永久地址_5566人妻少妇一区二区三_japanese日本熟妇喷水_欧美日韩色网站_99久久www免费人成精品_乖趴好灌浓精h1v1顾霆琛_免费九九国产出品在线观_爱奇米第四色_国产亚洲av网站在线观看

    鎂鉻搗打料以搗打方式施工，采用燒結(jié)和電熔鎂砂作耐火骨料和粉料，外加超細(xì)粉添加劑及化學(xué)結(jié)合劑，Cr2O3含量8-20，也可根據(jù)客戶要求定制產(chǎn)品或制成鎂鉻搗打料預(yù)制件。

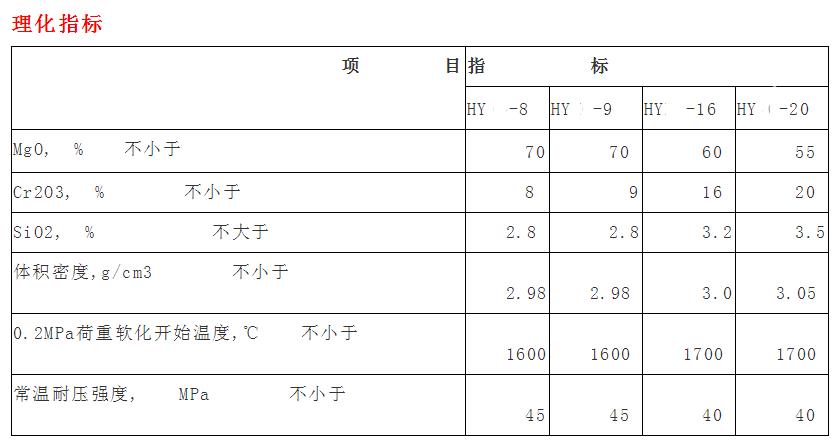

    鎂鉻質(zhì)搗打料原料配比：MgO≥60%、Cr2O3≥15%、MgO+Cr2O3≥85%、SiO2≤1.5%。顆粒級配為5~2.5mm，33%：2.5~1.2mm，22%：1.2~0.6mm，25%：0.6~0.15mm，20%：，鎂砂粉細(xì)度為<0.09mm的大于85%.該鎂鉻搗打料堆密度好，SiO2含量低，用它來填充RH精煉爐鎂鉻磚之間的縫隙，具有強(qiáng)度高，使用時間長，容易施工等優(yōu)點(diǎn)。

    鎂鉻質(zhì)搗打料爐襯的燒結(jié)，即可在使用前預(yù)先進(jìn)行，也可在第一次使用時采用合適的熱工制度的熱處理來完成。鎂鉻質(zhì)搗打料的主要用途為筑造與雍容物直接接觸的冶煉爐爐襯&middot;，如高爐出鐵鉤、煉鋼爐爐底、感應(yīng)爐內(nèi)襯、電爐頂以及回轉(zhuǎn)窯落料部位等，除用以構(gòu)成整體爐襯外，也可以制造大型預(yù)制構(gòu)件。

    鎂鉻質(zhì)搗打料的施工質(zhì)量十分重要，其質(zhì)量優(yōu)劣與使用效果密切相關(guān)。搗打料通常采用氣錘搗打或搗打機(jī)搗打，搗打一次加料厚度約為50-150mm。鎂鉻質(zhì)搗打料可在常溫下進(jìn)行施工，如采用可形成碳結(jié)合的熱塑性有機(jī)材料作結(jié)合劑，多數(shù)采用熱態(tài)攪拌的方法將混合料攪拌后立即施工，成型后，采取不同的加熱方法促進(jìn)硬化或燒結(jié)。
